Материалы

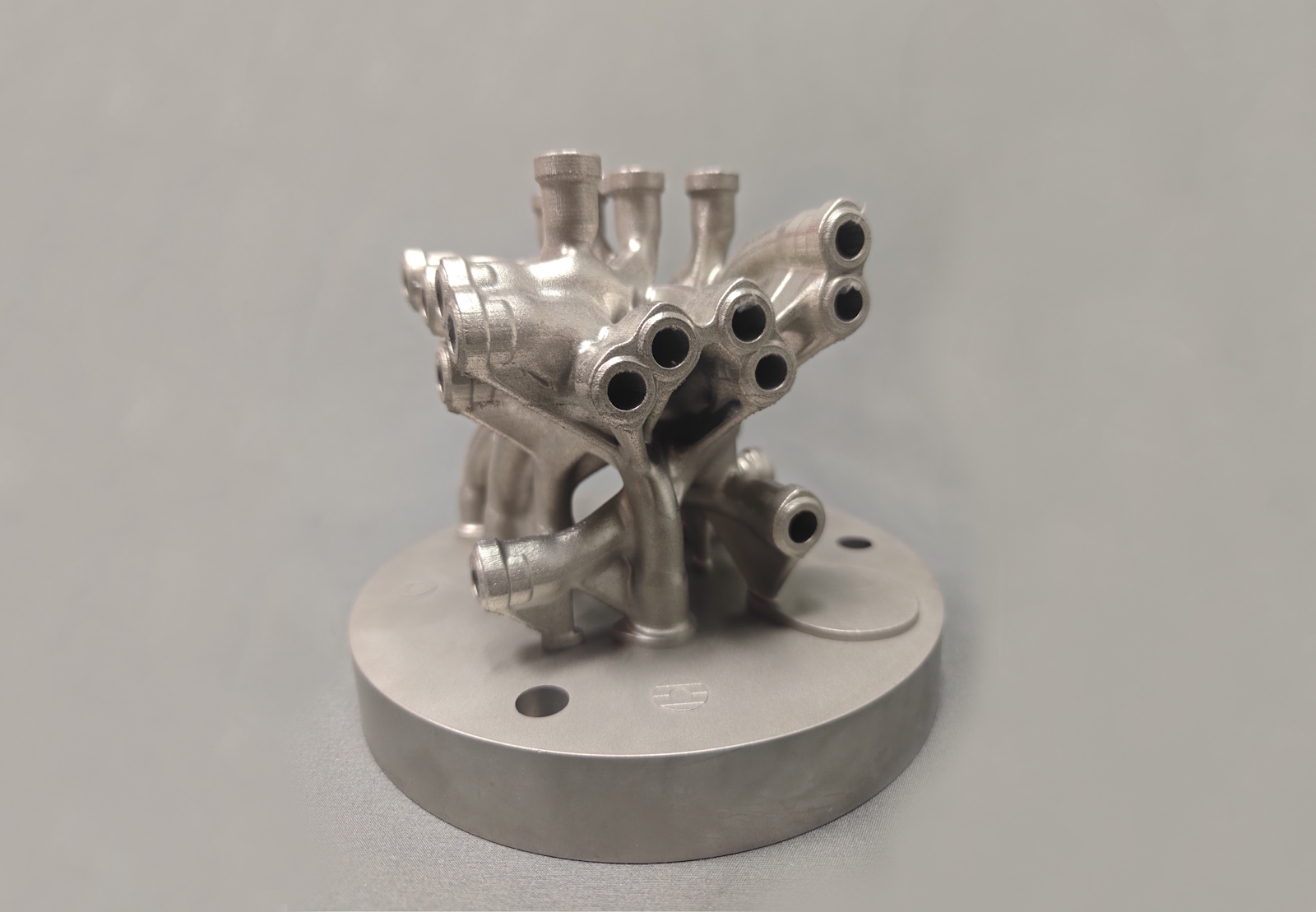

Inconel 718 — это никелевый суперсплав с дисперсионным упрочнением, широко используемый при высоких температурах в аэрокосмической, энергетической и ядерной отраслях. Он сочетает жаропрочность, коррозионную стойкость и высокую прочность, поэтому считается одним из ключевых материалов для работы в экстремальных условиях.
Описание
-
Сильные стороны:
-
Высокая жаропрочность до ~650–700∘C 650–700∘C (выше — свойства начинают снижаться). Источник: ASM Handbook, Special Metals datasheets.
-
Отличная коррозионная и окислительная стойкость (включая агрессивные среды и высокие температуры).
-
Дисперсионное упрочнение (фазы γ′γ′ и γ′′γ′′) обеспечивает высокую прочность без значительной потери пластичности.
-
Хорошая усталостная прочность и сопротивление ползучести при рабочих температурах.
-
Относительно хорошая свариваемость по сравнению с другими никелевыми суперсплавами (например, лучше, чем у Inconel 738).
-
Ограничение по рабочей температуре: выше ~700∘C700∘
C уступает более жаростойким сплавам (например, Rene 41 или Waspaloy). -
Сложность механической обработки (высокий износ инструмента, низкие скорости резания). Это общепризнанный факт из производственной практики.
-
Высокая стоимость материала и обработки по сравнению со сталями и многими другими сплавами.
-
Склонность к образованию остаточных напряжений и трещин при аддитивном производстве без оптимизации параметров (данные из исследований по LPBF/SLM; конкретные значения зависят от процесса).
-
Не самая высокая теплопроводность → локальные перегревы при обработке и эксплуатации.
Характеристики
-
Химический состав (мас. %): Ni: 50–55, Cr: 17–21, Fe: остаток (~баланс), Nb + Ta: 4.75–5.5, Mo: 2.8–3.3, Ti: 0.65–1.15, Al: 0.2–0.8, Co: ≤1, C: ≤0.08, Mn: ≤0.35, Si: ≤0.35, P: ≤0.015, S: ≤0.015
Предел кратковременной прочности (UTS): ≈1240–1400 МПа≈1240–1400МПа
Предел текучести (0.2%): ≈1030–1200 МПа≈1030–1200МПа
Относительное удлинение при разрыве: ≈12–20%≈12–20%
Твердость: ≈330–440 HB≈330–440HB (или ~35–45 HRC35–45HRC после упрочнения)
