3Д печать и 3Д сканирование в ремонте, модернизации и сервисе автомобилей
Введение
3Д печать запчастей для ремонта и модернизации автомобиля уже широко используется повсеместно, но обычные владельцы авто недостаточно осведомлены в этом.
В этой статье мы поможем разобраться, что, как и почему?
Что мы можем напечатать?
Как сделать так, чтобы напечатанная деталь подошла для вашего автомобиля?
Почему стоит выбрать 3Д печать?
Что мы можем напечатать?
На 3Д принтере можно напечатать очень многие съемные детали как внутри, так и снаружи салона, от мелких крючков и ручек для двери, до больших панелей управления и даже бамперов.
Все что вы можете себе представить внутри салона автомобиля можно заменить, используя 3Д печать. Материалы, такие как ABS, полипропилены, полиамиды, TPU используются и в оригинальном дизайне авто, а металлические детали из стали позволят показать эксклюзивный дизайн.
Примеры 3Д печати
 |
|
| 3Д печать крючка в автомобиль | 3Д печать накладки на плафон поворотника |
 |
|
| 3Д печать накладки на внешнюю сторону коробки передач | 3Д печать накладки внутрь салона MINI |
 |
|
| 3Д печать бампера | 3Д печать дефлектора обдува салона |
 |
|
| LSEV, автомобиль, напечатанный на 3Д принтере | 3Д печать решетки радиатора |
 |
|
|
3Д печать титанового суппорта для бугатти |
3Д печать стальной насадки на выхлопную трубу |
Начать стоит с видимых деталей снаружи салона.
-
колпак на фаркоп
-
крышка бензобака
-
накладка на поворотник
-
бампер
-
насадка на выхлопную трубу из стали
-
различные ручки
-
подфарник
-
маскот (фигурка на капоте автомобиля)
и многое другое.
Скрытые детали под капотом и бампером это обычно какие-то крепления под датчики и прочее.
Внутри салона можно изменить и добавить практически все. От креплений для очков, до полностью замены панели управления и кожуха рулевой колонки.
Сайты и телеграмм каналы с готовыми моделями
Сложность тут только в том, что готовые 3Д модели нужно где-то взять. Тут на помощь приходят всем известные сайты с бесплатными и не очень моделями на все случаи жизни.
https://www.myminifactory.com/
и телеграмм каналы с моделями:
https://t.me/CosplayStaticFigure
Индивидуальный дизайн в таких небольших, но радующих глаз деталях как ручка переключения скоростей или эмблема на капоте может радовать хозяина авто не один день.
|
|
 |
 |
 |
 |
Как сделать так, чтобы напечатанная деталь подошла для вашего автомобиля?
Ну, тут есть три пути:
1. У вас есть готовая 3Д модель детали в формате STL или STEP. В источниках, что мы приводили выше - умельцы, которые уже печатали подобное выкладывают готовые модели.
2. Второй путь менее простой – это 3Д сканирование имеющейся детали, чтобы реверс-инжиниринг помог вам в получении 3Д модели. Этот вариант затратный, так как придется заказывать 3Д сканирование и реверс-инжиниринг у компаний, которые этим занимаются.
3. И третий – обойтись без 3Д сканирования, а сразу с нуля используя 3Д моделирование создать деталь в CAD программе самостоятельно или же также – при привлечении профессионалов.
Почему стоит выбрать 3Д печать?
Если речь идет о невозможности найти нужную деталь или же о модернизации имеющейся, то возможности 3Д печати могут очень помочь с этим.
Например, уже классическая для машин в категории «автозвук» замена и пополнение динамиков с нестандартными краями требует специальных проставочных колец.
Деревянные кольца чаще всего делаются на ЧПУ станках под стандартные динамики, а в случае нестандартных динамиков удобнее всего распечатать кольца на 3Д принтере – это дешево и быстро. Но это не единственный их минус. Такие проставки из древесных материалов отлично напитываются водой из воздуха-разбухают и становятся непригодными. Поэтому лучшее решение - это использовать ABS.
Стандартное проставочное кольцо.
Конкретно эти были смоделированы и напечатаны под Lexux 570 в рамках изменения общего дизайна.
|
|
|
|
Крупный план сразу после печати с юбкой |
Сразу после печати с юбкой | С закладными из нержавейки |
В Honda NWG мы заменили стандартные квадратные вставки под напитки на круглые и крепление под динамик сделали более заметным, причем 3д моделирование было произведено именно так, что НОВАЯ деталь идеально подходила под штатные крепления и не пришлось разбирать половину салона для его замены.
 |
 |
|
Подиум под СЧ динамик |
|
 |
 |
|
Подиум под СЧ динамик |
Уже обтянутая вкладка для подстаканника |
Под BMW M3 была отсканирована и изменена в дизайне крепление под угловую треугольную колонку.
 |
 |
 |
| 3Д скан исходного крепления | Оригинальный (слева) и напечатанный (справа) | |
 |
 |
| Напечатанный с колонкой | Покрашенный напечатанный |
Множество мелких проставок, вкладок и прочих деталей печатается и красится в цвет салона.
 |
 |
|
Впускной коллектор. 3Д печать вкладок из пластика |
|
 |
 |
 |
 |
|

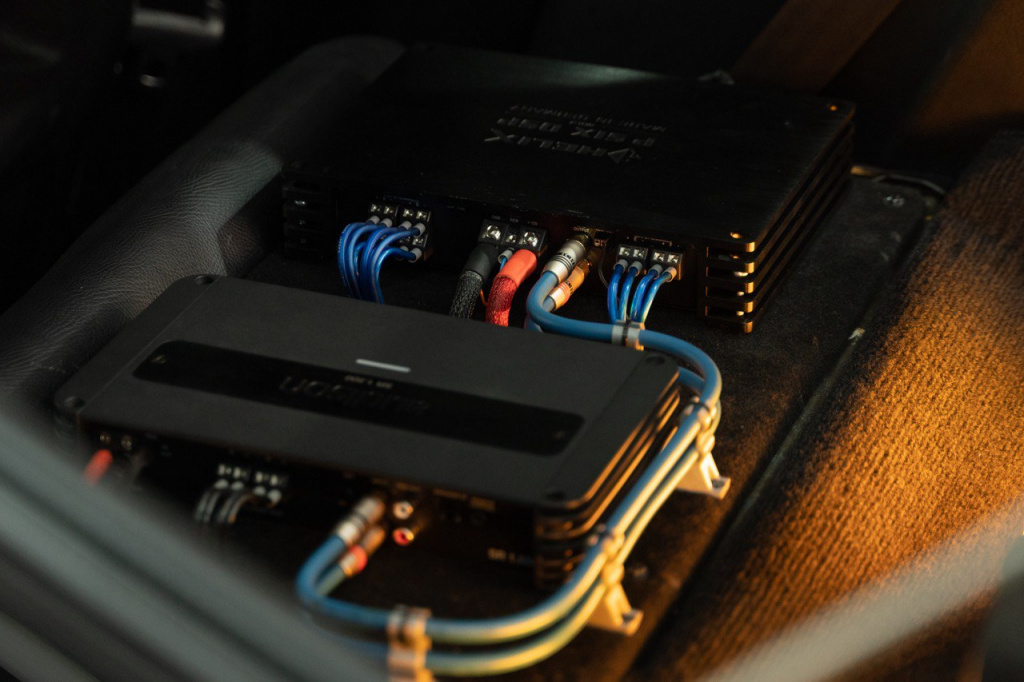

3Д печать креплений для проводки |
|
 |
 |
|
3Д печать накладок на динамик. Напечатанная и покрытая серебрянкой |
Оригинальная накладка (слева) и напечатанная (справа) |
Не только сами детали можно печатать, но и множество вспомогательных. Например при обтяжке кожей рулевой колонки необходимо красиво закрыть подрезы, спрятанные в отверстиях под крепления.
 |
 |
Капот и бампера от Ford Mustang. Обновленные защитные решетки из ABS. Были вначале смоделированы, а позже распечатаны с замками в стыках и также склеены цианакрилом.
 |
 |
| 3Д печать решетки на бампер Ford Mustang | Решетка на бампер. Покрашенная и не покрашенная часть |
 |
 |
| Решетка на бампере Ford Mustang не покрашенная склеенная цианакрилом | Решетка на капоте Ford Mustang не покрашенная |
Множество разных корпусов и достаточно крупных деталей можно напечатать на 3д принтере, например, такие как корпуса АКБ (в данном случае для Honda NWG) напечатанные на ABS пластике; дистрибьютер питания для акустической системы (также для Honda NWG), напечатнный из ABS-подобного фотополимера; кожух рулевой колонки для Lamborghini Murcielago.
 |
 |
 |
|
3Д печать Корпуса АКБ |
||
3Д печать корпуса АКБ после покраски
|
|
|
Дистрибьютер питания для акустической системы на платформе печати 3Д принтера |
3Д печать дистрибьютера питания для акустической системы |
|
|
| Дистрибьютер питания для акустической системы | 3Д модель дистрибьютера питания |
|
|
| 3Д модель кожуха рулевой колонки для Lamborghini Murcielago | 3Д печать кожуха рулевой колонки для Lamborghini Murcielago |
Помимо деталей, которые видны внутри салона иногда требуются и индивидуальные детали и крепления, которые скрыты, например, бампером. Обновленные обвесы требуют и обновленных креплений под датчики под ними. Тут лучше всего подойдет технология SLA – удобнее печатать и легче снимать поддержки.
 |
 |
|
Крепления для датчиков под новый обвес на Zeekr 001 |
|
 |
 |
|
Zeekr 001 с новыми обвесами |
|
Шаблоны под карбон также можно печать из фотополимерной смолы.
 |
 |
 |
 |
|
3Д печать шаблона под карбон из фотополимера. Напечатанный по технологии SLA |
|
Рамки для стереосистем под обтяжку кожей или другими материалами также можно печатать на 3Д принтере.
 |
 |
|
Рамка для стереосистемы напечатанная на 3Д принтере |
|
Есть и нестандартные заказы печатью TPU. Трубка между ДМРВ и воздушным фильтром.
 |
 |
|
Трубка между ДМРВ и воздушным фильтром |
|
|
 |
|
Трубка между ДМРВ и воздушным фильтром. В сборе |
|

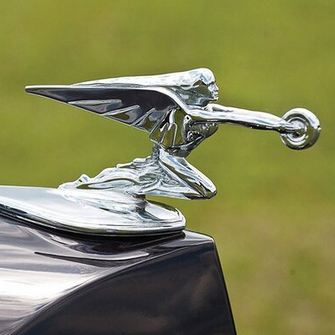

Из декоративных и самых бросающихся в глаза элементов можно напечатать эксклюзивные маскоты (фигурки на капот). Их множество на просторах интернета, но мы вам подобрали самые запоминающиеся. Все они выполнены из металла, но аналогичные можно сделать и из пластика и по несколько штук и менять по настроению.
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
БОНУС. Видео уже установленных и готовых деталей
